Sådan fejlfindes ekkolod og ekkolod?

Når udstyret har følgende fejl, kan det kontrolleres i henhold til fejlfindingstabellen og vedligeholdes i henhold til de angivne vedligeholdelsesmetoder.

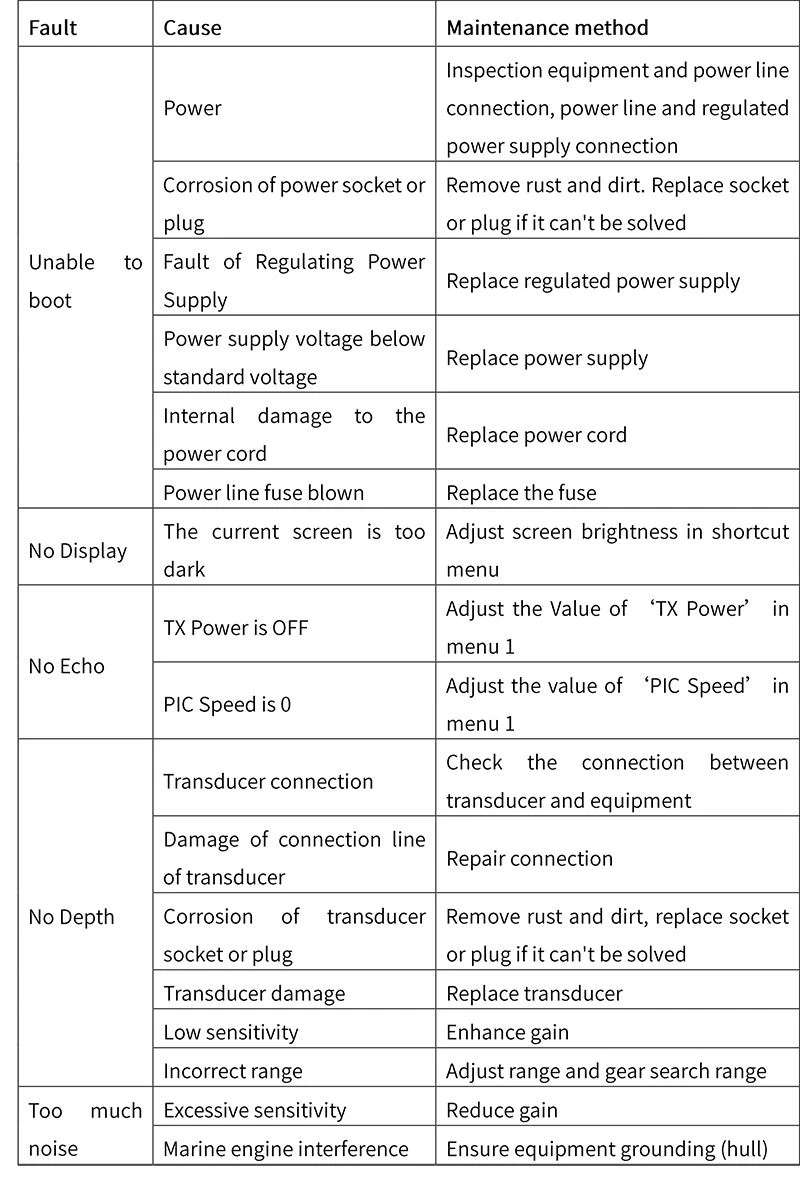

Se fejlfindingstabellen.

Interferenstest:

At kontrollere for elektrisk interferens betyder i første omgang at slukke for alt andet elektrisk udstyr. I mange tilfælde er interferensen forårsaget af motoren, især påhængsmotorens tændingssystem og ladesystem. Sluk for alle andre systemer, start derefter gradvist motoren, et ad gangen, og tænd for det andet udstyr for at identificere kilden til interferensen. Hvis forstyrrelsen fortsætter, når alle andre systemer er slukket, kan lydgiverens automatiske støjdæmpning være funktionsfejl.

Sørg altid for, at kablerne er installeret væk fra høje-strømførende-kabler. Installer aldrig et lydkabel ved siden af ​​et hastighedskabel, da interferensproblemer kan være alvorlige.

Kavitationskontrol:

Kavitation er forårsaget af vandturbulens gennem lydgiverens transducerhoved og kan i væsentlig grad påvirke transducerens ydeevne. Ved lave hastigheder er vandstrømmen forholdsvis jævn. Når båden begynder at sejle med høj hastighed, dannes der luftbobler på sensorens overflade. Det transmitterede signal reflekteres tilbage fra boblen, hvilket skaber støj og maskerer lydsignalet. Undervandsturbulens er forårsaget af formen på skroget eller af undervandsforhindringer og den faktiske vandstrøm og fremdrift på sensoren.

Transducerenheder monteret på bjælker skal placeres og monteres korrekt for at undgå turbulens. Installationen af ​​sensoren er kritisk, og den skal installeres i et område med mindst turbulens eller væk fra skrogets hovedstrømningsområde.

Hvis du har foretaget en fabriksnulstilling, og alt dette er mislykket, skal du muligvis kontakte os.

Problem: Ingen bundlæsning

Hvis ekkoloddet virker, men der ikke er nogen bundaflæsning, skal du udføre følgende test:

Ved nye installationer skal du kontrollere, at transduceren er placeret korrekt.

Udfør en grundlæggende kontrol af det elektriske system for "Vis fejl".

Kontroller transduceren for havvækst, beskadigelse eller eventuelle forhindringer omkring transducerens overflade. Kontroller transduceren for tegn på beskadigelse eller maling. Rengør transducerens overflade med varmt sæbevand, brug aldrig kraftige slibemidler. Påfør ikke bundmaling på transducerens overflade. Små hulrum og luftbobler i malingen reducerer følsomheden.

Kontroller stik og ben på displayenheden og sensoren for korrosion.

Sørg for, at dit ekkolod ikke forsøger at læse dybder ud over dets rækkevidde. Øvre og nedre grænseindstillinger kan indstilles for områder uden havbund. Se din betjeningsvejledning for din enheds følsomhedsspecifikationer og kontroller, at dine indstillinger er korrekte. Følsomhedskontroller genkalder ind eller tilbagekaldes ud. Hvis enheden er indstillet til lav følsomhed, vil bunddetaljer ikke blive registreret. En høj følsomhedsindstilling returnerer signal på alt og roder skærmen. De fleste ekkolod og ekkolod har automatiske følsomhedsjusteringer, der kompenserer for omgivende vandforhold og dybde.

Tjek for overdreven propelkavitation. Derudover kan afskårne eller buede rekvisitter på højhastighedsbåde forværre situationen.

Hvis der er sensorkontakter om bord, skal du tage stikket ud af hver sensor og tilslutte lydgiveren. Kontakter kan give problemer.

Hvis alt dette mislykkes, er du ude af gør-det-selv-territorium, og du har brug for hjælp fra en autoriseret reparatør.

Problem: Forkert dybdeaflæsning

Hvis ekkoloddet angiver en forkert dybde, skal du gøre følgende:

Hvis det er en ny installation, skal du kontrollere, at sensoren er placeret korrekt.

Kontroller sensoren for marin vækst og skade.

Sørg for, at der ikke er to lydgivere i nærheden.

Efterse transducerkonnektorer og ben for tegn på korrosion.

Udfør grundlæggende kavitationskontrol.

Kontroller, at de øvre og nedre dybdeindstillinger er indstillet korrekt.

Kontroller transducerkablet for beskadigelse.

Problem: Ustabile dybde- eller bundaflæsninger

For ustabile dybde- eller bundaflæsninger, se de tidligere fejlfindingstip, og prøv derefter følgende:

Ved nye installationer skal du kontrollere, at sensoren er placeret korrekt.

Sørg for, at der ikke er to lydgivere i nærheden.

Udfør grundlæggende interferenskontrol.

Efterse transducerkonnektorer og ben for tegn på korrosion.

Hvis du har spørgsmål under installationen eller bruger ova Ekkolod og Fish Finders, kan du kontakte os.
